▼ کلیه نسخه‌های اپتیک بیلدر طبق مفاد درج شده و با ضمانت علمی ارائه می‌شوند ▲
پیشنهاد پارس اپتیک: اپتیک بیلدر 2023 ویرایش 2.02
نرم افزار زیمکس OpticsBuilder (یا همان زیمکس LensMechanix با نام جدید) یک ابزار فوق‌العاده قدرتمند در طراحی و تحلیل اپتومکانیکی سیستم‌های اپتیکی تحت PTC CREO است. این نرم افزار یکی دیگر از محصولات شرکت زیمکس بوده و مکمل نرم افزار OpticStudio به شمار می آید. از نرم افزار OpticsBuilder برای بسته‌بندی (package)، تجزیه و تحلیل (analyze) و اعتبارسنجی (validate) پکیج سیستم اپتیکی و به طور مستقیم در PTC CREO استفاده می‌شود. این نرم افزار تعامل و گردش کار بین مهندسان اپتیک و مکانیک را ساده میکند و خطاها و نمونه‌های اولیه فیزیکی ناموفق را کاهش می‌دهد. در واقع باعث کاهش هزینه‌های ساخت می‌شود.
مهندسان مکانیک هندسه مکانیکی افزاره را با ابعاد واقعی لنز و بدون استفاده از فایل‌های STEP، IGES یا STL می‌سازند و سپس ردیابی پرتو را اجرا می‌کنند و خروجی را تجزیه و تحلیل می‌کنند تا بتوانند عملکرد نوری سیستم اپتیکی را با خروجی نرم افزار OpticStudio مقایسه کنند. با استفاده از مجموعه ابزارهای تحلیل در OpticsBuilder، مهندسان مکانیک می‌توانند مشکلات طراحی مکانیکی را که بر سیستم‌های اپتیکی تأثیر می‌گذارند، قبل از شروع ساخت نمونه اولیه فیزیکی شناسایی و حل کنند.
ضمانت علمی چیست؟ پارس اپتیک صحت کلیه ماژول‌های نرم افزار را از نظر عملکرد، پایداری عددی، خروجی دقیق محاسبات و حفظ حریم خصوصی کاربر تضمین میکند. از این رو، گارانتی بازگشت وجه دارد.

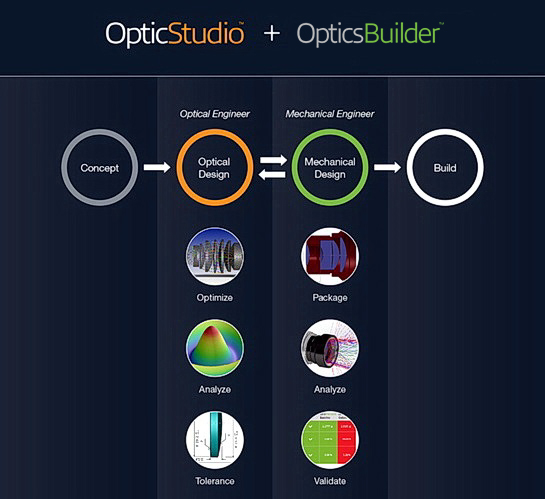

OpticsBuilder مکمل، اما مستقل از OpticStudio است. در واقع OpticsBuilder برای ایجاد یک سیستم اپتیکی نیست. نرم افزار OpticsBuilder اجزای نوری، منابع و آشکارسازهای طراحی شده در نرم افزار OpticStudio را مستقیماً با حفظ کامل داده‌های اولیه در یک مجموعه هندسه به صورت live در PTC CREO بارگذاری میکند. نمودار زیر گردش کار مهندسی در طراحی اپتیکی را از مفهوم اولیه تا ساخت با استفاده از نمونه‌سازی مجازی زیمکس نشان می‌دهد.
این نرم افزار از همان موتور شبیه سازی ردیابی پرتو که توسط OpticStudio استفاده می شود، بهره می‌برد و از پردازش موازی پشتیبانی میکند. پس از بارگذاری فایل‌های طراحی OpticStudio، مهندسان مکانیک هندسه مکانیکی را در OpticsBuilder ایجاد و سپس ردیابی پرتو را در سیستم اجرا می‌کنند تا تأثیر هندسه مکانیکی بر عملکرد اپتیکی را تجزیه و تحلیل کنند. نتایج ردیابی پرتو مشکلاتی از جمله انحراف پرتو، قطع شدن پرتو و آلودگی تصویر را شناسایی میکند.
نرم افزار Ansys Optics چیست؟
اپتیک و فوتونیک نقش مهمی را در توسعه محصولات پیشرفته و نوآورانه در کاربردها و صنایع مختلف از جمله ابزارهای الکترونیکی، مراقبت های بهداشتی، صنایع هوافضا و دفاعی و … ایفا می کنند. مجموعه نرم افزاری Ansys Optics قابلیت های منحصر به فردی را برای شبیه سازی رفتار و انتشار نور به صورت دقیق و یکپارچه در ابزارهای نوری از سطح نانو تا ماکرو فراهم می کند. ابزارهای شبیه سازی Ansys Optics به کاربر این اجازه را می دهد تا یک ابزار نوری را قبل از ساخت آن به صورت دقیق و یکپارچه شبیه سازی کند و تجربه طراحی نهایی را با هزینه ای بسیار کم کسب کند. در واقع، Ansys Optics یک راه حل جامع و برتر شبیه سازی صنعتی در اپتیک و فوتونیک است.
نرم افزار Ansys Optics شامل نرم افزار Ansys Lumerical و نرم افزار Ansys Zemax OpticStudio ، دارای قابلیت های منحصر به فردی است که تمام نیازهای شما را برای شبیه سازی در اپتیک و فوتونیک رفع می کند. این مجموعه با ضمانت علمی به پژوهشگران عرضه می شود؛ بدین معنی که پارس اپتیک کلیه عملکردهای نرم افزار را طبق اصول علمی و رفتار مورد انتظار از هر ماژول شبیه سازی تضمین میکند تا شما با خیال راحت به شبیه سازی بپردازید و از خروجی های آن مطمئن باشید.
مشخصات نرم افزار Ansys Optics به شرح زیر است:
- نرم افزار Ansys Optics نسخه 2024 ویرایش 1 است.
- این نسخه با ضمانت علمی و فاقد نشتی اطلاعات ارائه شده است.
- مشکل ارسال مشخصات سیستم و اطلاعات پروژه کاربر به شرکت Ansys رفع شده است.
- محدودیت عملکرد شبیه سازی برای انجام محاسبات موازی در این مجموعه رفع شده است.
- تاریخ عرضه و توسعه این محصول 2 بهمن 1402 است.
- تمام ماژول های Ansys Lumerical دارای تضمین صحت عملکرد هستند.
- تمام ماژول های Ansys Zemax OpticStudio دارای تضمین صحت عملکرد هستند.
- تمام ماژول های Ansys SPEOS دارای تضمین صحت عملکرد هستند.
- تمام ماژول های Ansys Zemax OpticsBulider دارای تضمین صحت عملکرد هستند.
- این نسخه دارای قابلیت شبیه سازی با GPU در ماژول FDTD است.
- توسعه این مجموعه توسط گروه تخصصی پارس اپتیک انجام شده است.
- نصب در کمترین زمان ممکن با چند کلیک و بدون نیاز به تنظیمات خاصی انجام می‌شود.
- حجم فایل نصبی این مجموعه 17 گیگابایت است.
- برای استفاده از این مجموعه نیاز به 30 گیگابایت فضالی خالی در درایو C دارید.

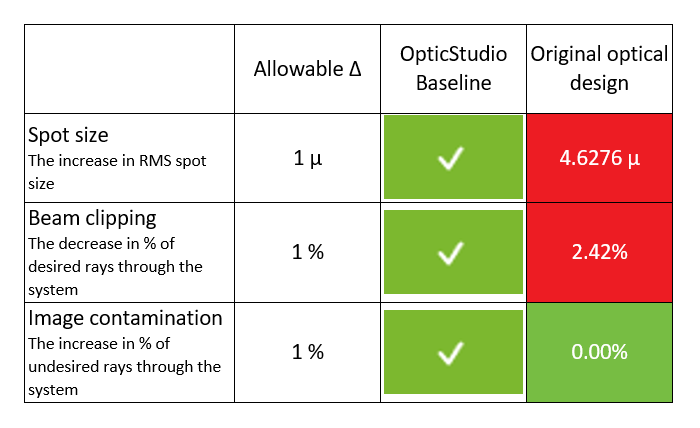

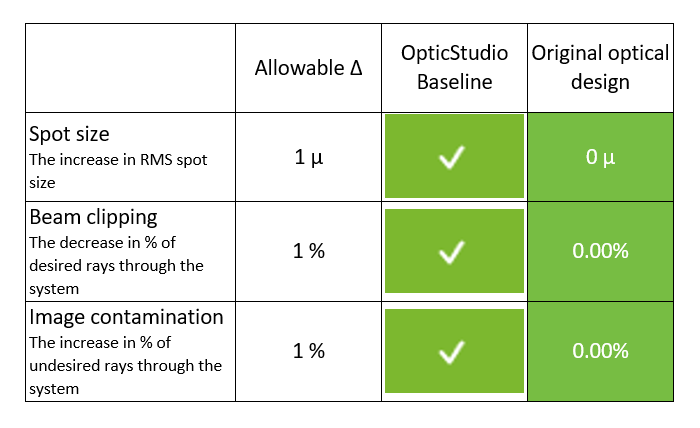

نرم افزار در پایان شبیه سازی اپتومکانیکی، جدولی با نام خلاصه عملکرد اپتیکی افزاره (OPS) ارائه میکند. در این جدول نتایج تایید (با رنگ سبز) یا شکست (با رنگ قرمز) معیارهای Spot size و Beam clipping و Image contamination سیستم در حالت اپتیکی (OpticStudio Baseline) و حالت اپتومکانیکی (Original optical design) مشخص می‌شود و به کاربر کمک میکند تا عملکرد طراحی اپتیکی خود را سریعا ارزیابی کند. در جداول زیر، یک سیستم تایید شده با تمام معیارها و یک سیستم مردود شده در دو معیار Spot size و Beam clipping نشان داده شده است.
نرم افزار OpticsBuilder با کاتالوگ لنزهای استاندارد عرضه می شود که در واقع همان کاتالوگ لنزی است که در نرم افزار OpticStudio عرضه شده است. همچنین شما می توانید لنزها، منابع و آشکارسازهای سفارشی خود را به OpticsBuilder اضافه کنید. شایان ذکر است که OpticsBuilder شامل ابزارهای بهینه سازی نیست. بنابراین، توصیه ما این است که طراحی کامل سیستم اپتیکی خود را ابتدا در OpticStudio انجام دهید.
ما نرم افزار اپتیک بیلدر را با ضمانت صحت عملکرد، تحت لایسنس و بدون خطای محاسباتی ارائه می‌دهیم.
جهت سفارش و خرید نرم افزار OpticsBuilder میبایست درخواست خود را از سامانه زیر ثبت کنید. پس از ثبت درخواست با شما تماس گرفته خواهد شد.
